EMDCSS循环动单剪仪是英国GDS公司生产的一款由电机控制的剪切试验系统，，，，，，是一款既能做静态单剪又能做动态单剪的剪切力测试仪。
。。。。。EMDCSS电机控制的动态循环单剪试验系统功效强盛，，，，，，可举行强震测试，，，，，，以及动强度、动态模量、阻尼比等土体动态指标测试，，，，，，可以水平施加动荷载，，，，，，比动三轴实验更快捷。
。。。。。

在EMDCSS动态循环单剪仪的试验历程中，，，，，，在圆柱形土样侧限被涂有特富龙涂层的低摩擦剪切环约束，，，，，，确保横截面面积稳固。
。。。。。施加剪力荷载（见下图）时，，，，，，笔直位移可被避免，，，，，，确保常体积条件，，，，，，也就是单剪。
。。。。。

GDS电机控制的动态循环单剪试验装备（EMDCSS）可以很好地研究土的动态特征，，，，，，由于它浅易并且可以模拟现场的许多加载条件，，，，，，而这些特点是其它实验室装备所无法抵达的。
。。。。。EMDCSS动态循环单剪仪可以让主应力的偏向平稳和一连地旋转90度。
。。。。。模拟主应力旋转的能力可以适合研究许多岩土问题，，，，，，包括地动荷载。
。。。。。该循环单剪仪可以直接研究排水和不排水条件下的剪切应力和剪切应变的关系（见下图）。
。。。。。该单剪试验也可以用于海底结构，，，，，，滑坡和地动性能研究的通例试验。
。。。。。

另外，，，，，，GDS动单剪测试系统EMDCSS的动态循环功效还可以用来研究单剪条件下的阻尼比和液化。
。。。。。

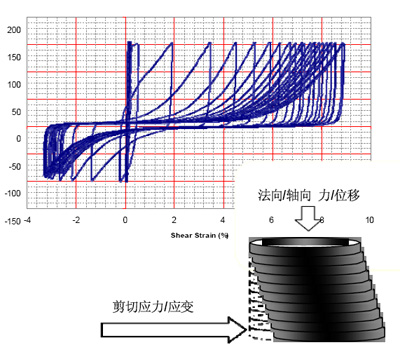

单剪条件下剪切应力（kPa）和剪切应变（%）曲线图以及试样变形示意图

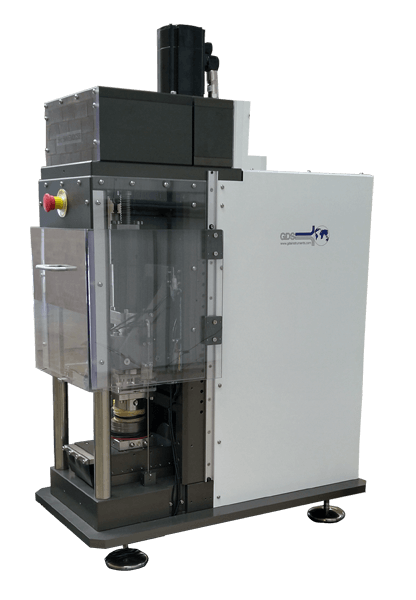

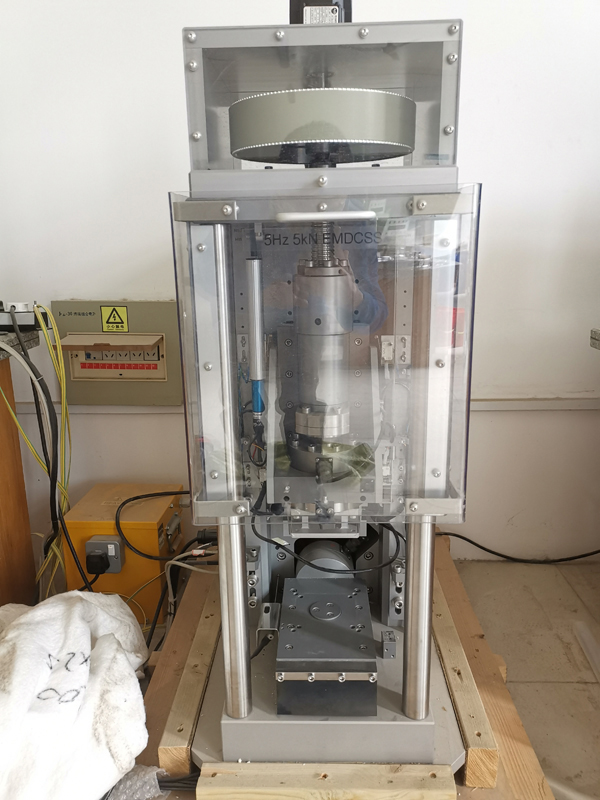

EMDCSS循环动单剪测试系统外观图：

EMDCSS循环动单剪仪规格:

（1）可选的频率规模：静态~0.5Hz/静态~5Hz
（2）试验选项：简朴剪切试验/直接剪切试验
（3）可选的荷载规模：5kN/10Kn
（4）可选的试样直径：50mm/70mm,或用户自界说
（5）试样高度：20mm (最大25mm)

循环动单剪仪特征概述:

（1）表层涂有特富龙质料，，，，，，低摩擦约束环用于维持K0条件
（2）高质量，，，，，，低摩擦线性导轨用于确保法向和剪切偏向的刚度和装配精度
（3）对静态/枯燥测试没有最小速率限制
（4）该循环动单剪可以从GDS波形数据库选择完成动态循环试验的波形（正弦波，，，，，，方波，，，，，，三角波和半正弦波等）或者接纳用户自界说的1000个控制点的波形
（5）EMDCSS动态循环单剪仪可以通过选择增添剪切盒附件（可换的底座和压盘安排），，，，，，升级为枯燥直剪系统或者循环直剪系统
（6）切合 ASTM D6528 规范和 NGI 试验程序
（7）P波和S波弯曲元系统（可选的）

循环动单剪仪选型:

GDS可提供三款动态循环单剪试验系统，，，，，，划分是：
(1) EMDCSS 电机控制的动态循环单剪试验系统
(2) ADVDCSS 组合式高级动态循环单剪试验系统
(3) DCSS气动的组合式动态循环剪切装备

用户可以凭证差别的实验需求，，，，，，选择相宜的动单剪系统

动态循环单剪试验系统手艺参数:

● 整套动单剪系统尺寸和重量 = 1200mm (高) x 500mm (长) X 770mm (宽), 重量 = 160kg

● 电参数 = 240V 或 110V 50/60Hz 单相

● 数据收罗 = 包括 8 (+/- 10V 量程) 个输入通道, 16 bit A/D 转换器，，，，，，与控制？
？？？？？？榧

● 控制？
？？？？？？ = 闭合回路控制反响系统，，，，，，与数据收罗？
？？？？？？榧。
。。。。。 16bit 双反响控制通道，，，，，，USB通讯接口。
。。。。。

● 位移量程: 轴向 = +/- 25mm, 剪切 = +/- 15mm: 精度 = <满量程的0.1% (现实上, 轴向量程为 +/-50mm以资助试样的装置，，，，，，可是丈量冲程为 +/- 25mm).

● 试验的丈量位移 (低量程的 LVDT 传感器):轴向 = +/- 2.5mm, 剪切 = +/- 2.5mm: 精度 = <0.1%的满量程

● 位移区分率 = 16 bit (也就是 +/- 20mm = 0.6μm, +/- 15mm = +/- 0.5μm, +/- 2.5mm = <0.1μm)

● 力的精度 = <0.1%的荷重传感器量程（轴向和剪切），，，，，，例如：关于5kN的荷重传感器精度为5N, 关于10kN的荷重传感器精度为10N

● 力区分率 = 16 bit (也就是5kN荷重传感器 <0.2N , 10kN 荷重传感器<0.4N)

● 每周期控制数据点 = 5,000@1Hz, 1,000@5Hz

动态循环单剪试验系统特点:

（1）个既能做静态单剪又能做动态单剪的系统。
。。。。。

（2）专门的剪切力荷重传感器设计有助于镌汰摩擦力带来的误差。
。。。。。
（3）包括专门的试样制备工具，，，，，，针对每个试样尺寸。
。。。。。
（4）开发了GDSLAB软件包，，，，，，提供了协调的岩土室内试验要求的界面，，，，，，可以无邪的设置系统，，，，，，未来可以很容易的扩展
（5）完善的GDS用户支持 (见网站上的证实书 www.gdsinstruments.com)
（6）DCSS 可以升级到以下的形式：

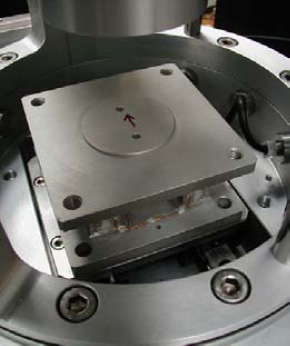

直剪系统：

弯曲元试验系统(P波和S波)

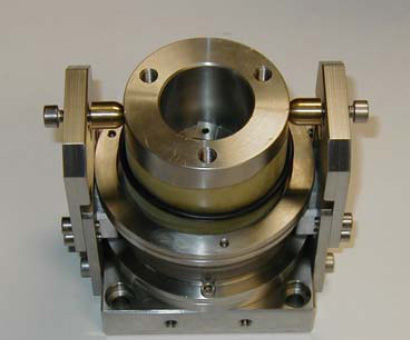

GDS 剪切力荷重传感器                      GDS 单剪试样准备装置

动态循环单剪仪升级:

通过设置相宜的硬件和软件，，，，，，EMDCSS动单剪仪可升级成枯燥直剪系统或者循环直剪系统；；；；；；；DCSS气动动单剪系统可以升级到直剪系统和弯曲元试验系统 (P波和S波)。
。。。。。GDS组合式动态循环单剪试验系统可以升级完成静三轴试验及动三轴试验。
。。。。。详细计划请咨询AG真人国际。
。。。。。

EMDCSS循环动单剪仪价钱:

动态循环单剪试验系统属于GDS公司生产的高级土工试验仪器，，，，，，价钱跟系统设置亲近相关，，，，，，详细价钱请咨询AG真人国际各地效劳处

EMDCSS循环动单剪仪，，，，，，即GDS电机控制的动态循环单剪试验系统即可完成简朴剪切试验，，，，，，也可完成直接剪切试验，，，，，，并且是可同时举行静动力单剪试验的剪切试验机，，，，，，可作为组合式大型单剪仪使用。
。。。。。该动态循环单剪仪设计优良，，，，，，不但包管了操作轻盈，，，，，，程序挪用迅捷，，，，，，同时包管了试验效果的优良。
。。。。。GDS剪切试验系统又有了新的开发希望，，，，，，剪切仪器中添加了GDS特有的小应变与大应变耦合丈量功效。
。。。。。GDS动单剪仪详细信息请咨询AG真人国际，，，，，，接待选购。
。。。。。

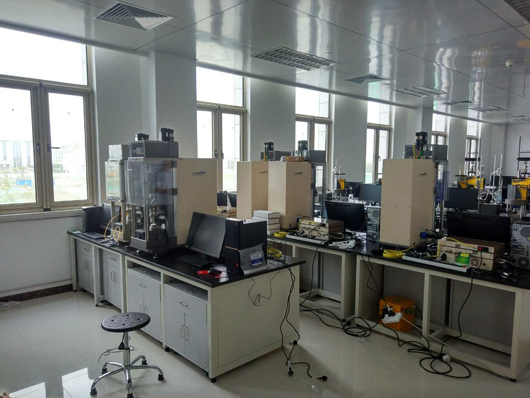

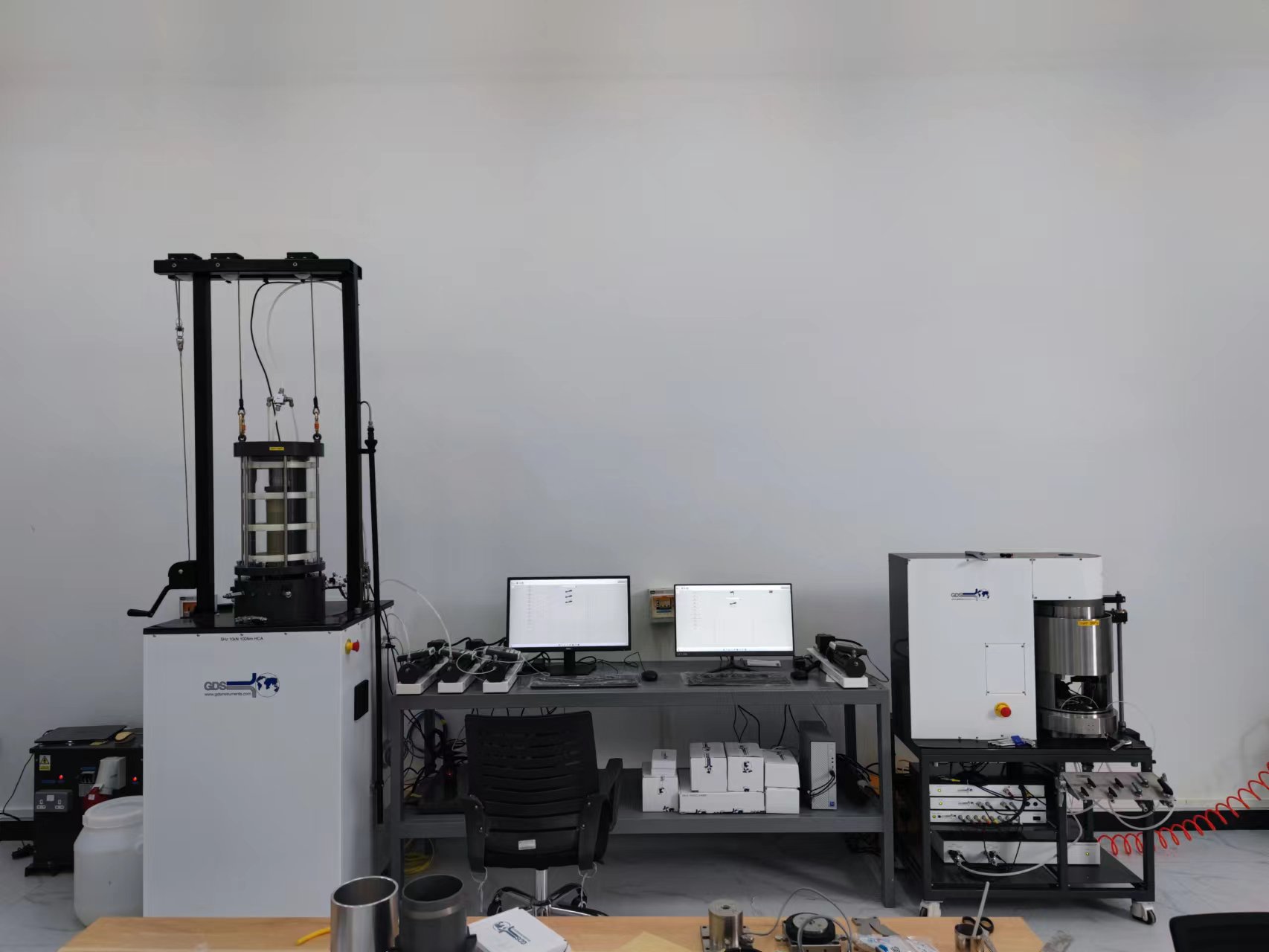

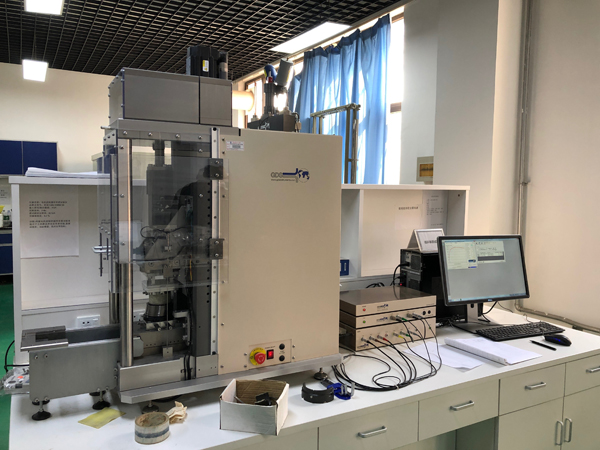

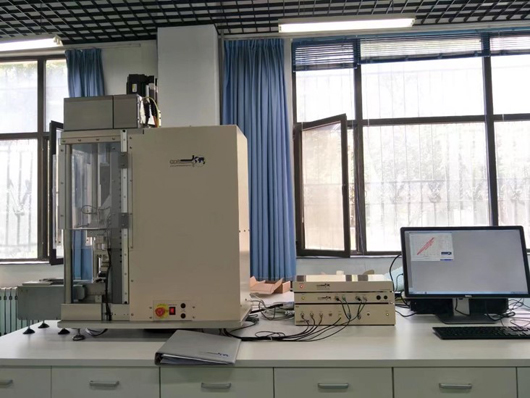

用户图片：

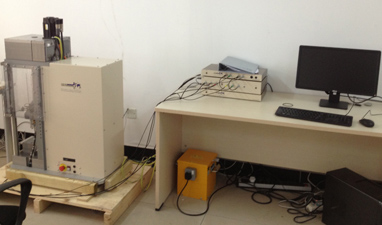

浙江科技学院 EMDCSS
