一体化的静力触探系统能够顺应卑劣情形，，，，，，并可以在多种条件下开展静力触探试验。。 。。AG真人国际带各人相识一下陆上静力触探装备的结构和事情历程。。 。。
组成结构详解

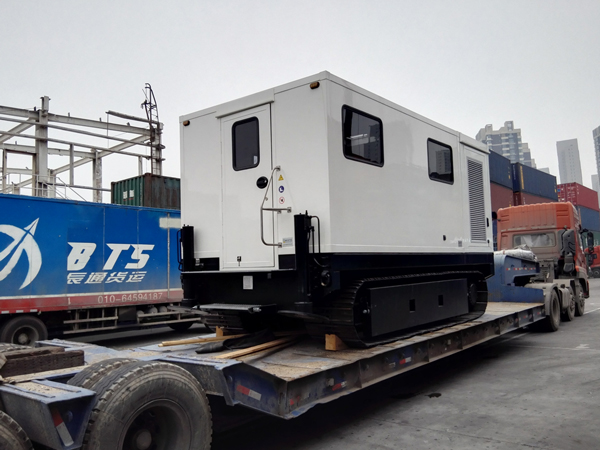

图1 平板拖车上的Panther-200
说明：上图来自2016年7月向山西省交通科学研究院顺遂交付现场拍摄
Panther 200的设计合理，，，，，，与其他静力触探装备相比，，，，，，具有诸多优点：
01
Panther 200的外部结构

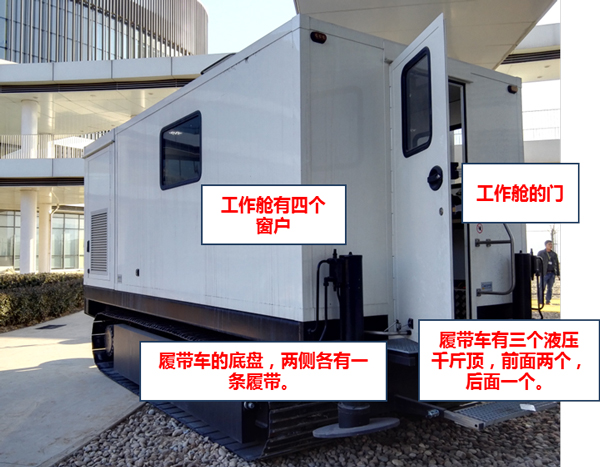

Panther 200履带式静力触探车主要由两部分组成：下部是底盘，，，，，，上部是事情舱（图2）。。 。。

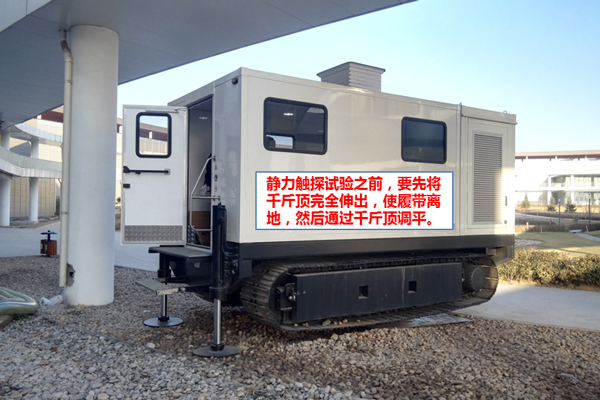

底盘上有两条钢履带，，，，，，控制着履带车的行走、爬坡、转弯等。。 。。Panther-200自重20.6吨，，，，，，底盘上有配重块，，，，，，占有了履带车的大部分重量。。 。。底盘的前后共有三个液压千斤顶，，，，，，前面两个后面一个，，，，，，用于将履带车升起、调平，，，，，，充分提供反力。。 。。千斤顶的升降是通过事情舱内控制台上的手柄举行控制的。。 。。
事情舱前部有一个门，，，，，，操作职员可以进入；；；；；；；事情舱的墙壁上有4个窗户，，，，，，可以透光；；；；；；；事情舱的顶部有一个风箱，，，，，，可以伸缩，，，，，，试验时升起，，，，，，试验竣事后缩回。。 。。
图2 履带车的底盘和事情舱

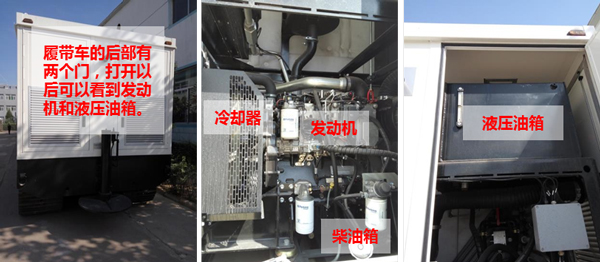

事情舱后部是履带车的动力部分，，，，，，内里有发念头、液压油箱、柴油箱、冷却器（图3）。。 。。
图3 履带车的后部以及发念头和液压油箱
02
Panther 200事情舱内部结构
翻开事情舱的门，，，，，，就可以进入到事情舱内部（图4）。。 。。

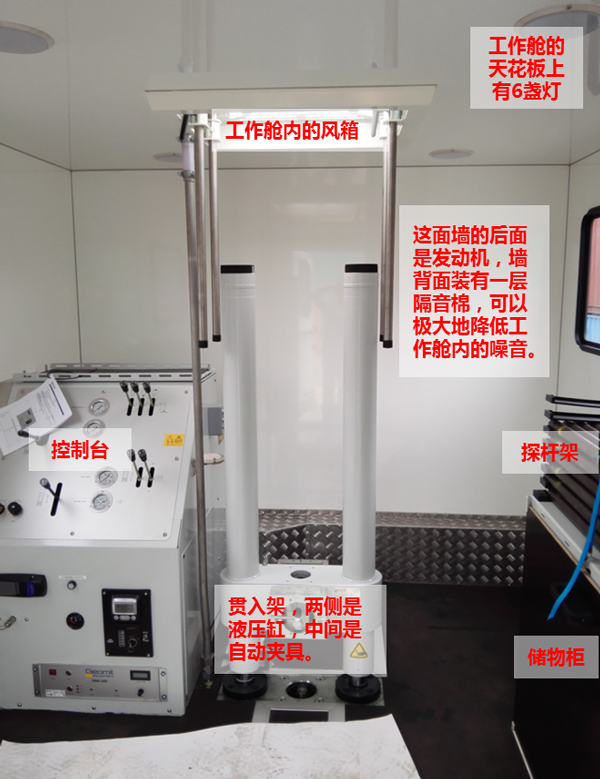

图4 Panther-200事情舱内部照片
2.1 贯入架
事情舱内部，，，，，，天花板上有6盏灯，，，，，，墙壁上开关，，，，，，可以在光线缺乏时点亮灯光。。 。。事情舱的中心，，，，，，是静力触探试验的贯入架，，，，，，贯入架上有夹具、靠近开关以及深度编码器。。 。。试验历程中，，，，，，往下贯入探杆时，，，，，，夹具会自动夹紧探杆，，，，，，靠近开关自动接通，，，，，，收罗仪最先纪录数据。。 。。往上提贯入架时，，，，，，夹具会自动松开，，，，，，靠近开关自动断开，，，，，，收罗仪阻止数据纪录。。 。。云云，，，，，，实现了数据的自动收罗。。 。；；；；；；＝幽商礁耸，，，，，，自动夹具的功效又是反过来的。。 。。往上提时夹紧，，，，，，往下降时松开。。 。。国产的贯入装备是没有自动夹具的，，，，，，需要人工去插拔，，，，，，费时艰辛。。 。。深度编码器是用来自动纪录探头贯入的深度的。。 。。
2.2 遥？？？ ？？仄

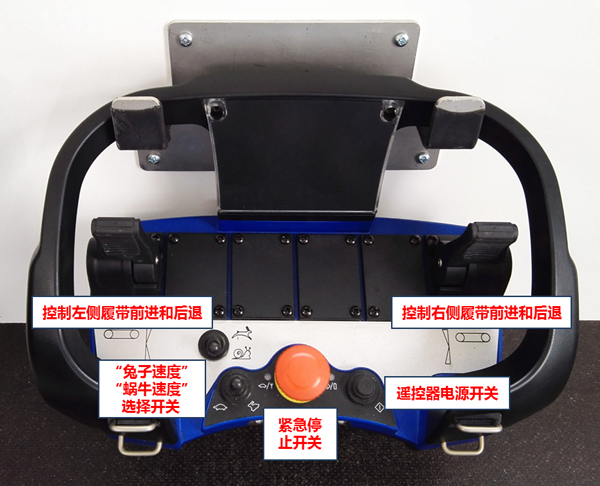

事情舱的右边有一个桌子，，，，，，桌子上装置有台钳，，，，，，现场可以在桌子上举行一些事情。。 。。桌子上挂有一个遥？？？ ？？仄，，，，，，遥？？？ ？？仄魃细鞲霭磁サ墓π缤5所示。。 。。履带车的移动是通过这个遥？？？ ？？仄骶傩锌刂频。。 。。它可以通过WIFI与履带车的动力控制辖档同接，，，，，，也可以通过有线的方法举行毗连。。 。。主要的两个按钮，，，，，，划分控制履带车两侧的履带前进和退却。。 。。同时向上按，，，，，，履带车前进；；；；；；；同时向下按，，，，，，履带车退却；；；；；；；一个向上按一个向下按，，，，，，履带车转弯。。 。。履带车的行进速率也是可以选择的，，，，，，“兔子”是快速，，，，，，“乌龟”是慢速。。 。。遇到紧迫情形，，，，，，可以按下红色紧迫开关，，，，，，履带车连忙阻止移动。。 。。
图5 履带车的遥？？？ ？？仄
2.3 探杆架与储物柜

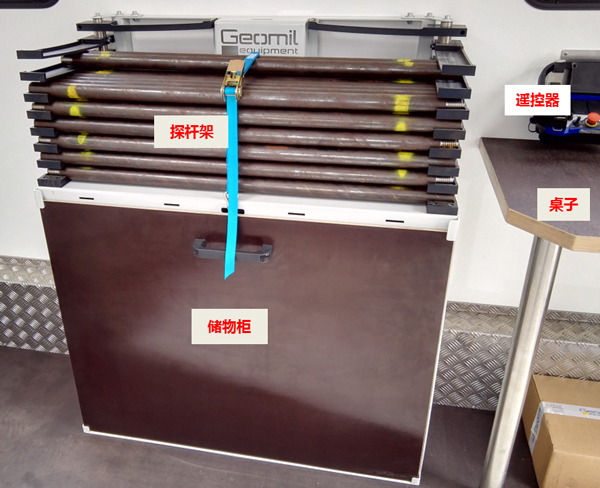

事情舱的右边尚有一个探杆架，，，，，，探杆所有头对尾、尾对头整齐地排列在架子上。。 。。探杆架下方有一个储物柜，，，，，，可以存放物品（图6）。。 。。
图6 Panther-200的探杆架和储物柜
2.4 控制台
事情舱的左边是履带车的控制台，，，，，，这个控制台控制着全车的动力系统、液压系统、电力系统、数据收罗系统。。 。。
控制台的顶部是一个平面，，，，，，试验历程中，，，，，，可以将盘算机摆放在这里，，，，，，可以利便地实时审查探头的状态，，，，，，以便对贯入历程举行控制。。 。。

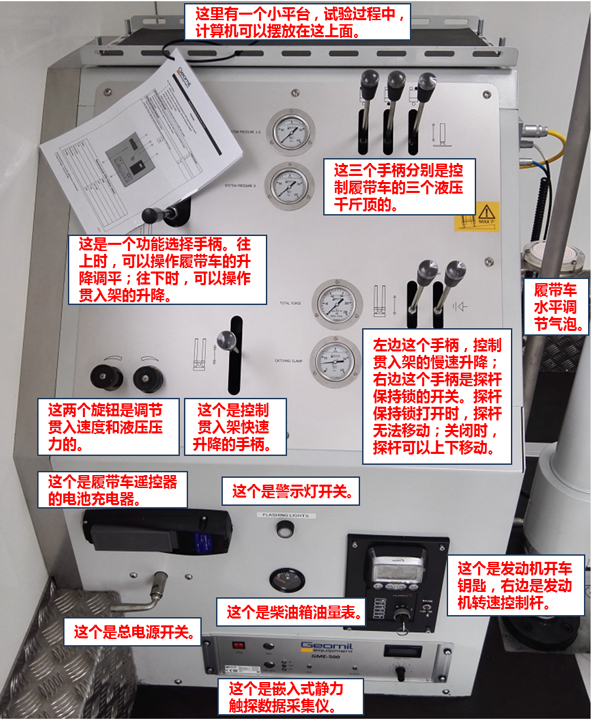

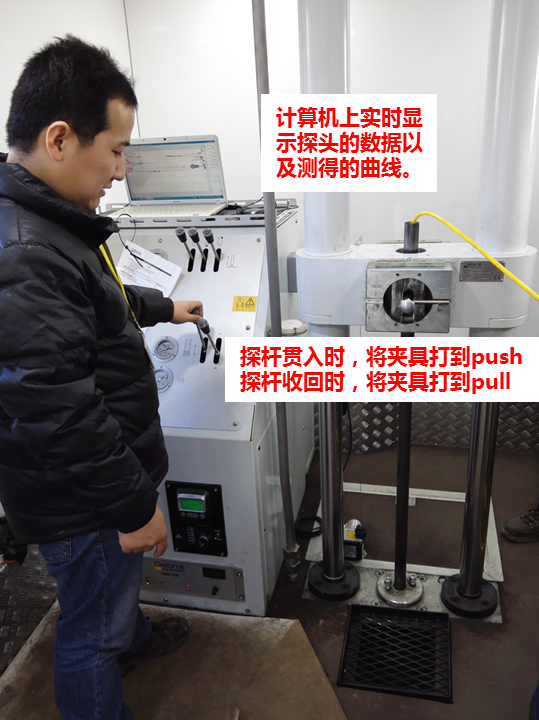

控制台的中部有许多手柄，，，，，，通过这些手柄实现对静力触探车各个部分的控制。。 。。左上角是一个功效选择手柄。。 。。往上时，，，，，，液压系统用于履带车的调平。。 。。这时可以通过右上角的三个手柄对履带车举行调平。。 。。右上角的三个手柄依次控制左前方、后方、右前方三个液压千斤顶。。 。。试验之前，，，，，，要将三个液压千斤顶完全伸出，，，，，，以便充分提供静力触探试验所需的200KN反力。。 。。通过寓目水平调理气泡居中，，，，，，可以将履带车调平。。 。。功效选择手柄向下时，，，，，，液压系统用于操作履带车的贯入架。。 。。右下角有两个手柄，，，，，，一个手柄是控制贯入架的升降。。 。。这个手柄主要是用来控制探杆以20mm/s的速率匀速贯入的。。 。。若是速度过快或者过慢，，，，，，可以旋转左侧的压力或速率旋钮举行调理。。 。。另一个手柄是控制探杆坚持锁的开闭。。 。。向上时，，，，，，探杆坚持锁翻开，，，，，，探杆被锁住，，，，，，无法移动，，，，，，可以避免探杆掉入到钻孔内。。 。。向下时，，，，，，探杆坚持锁关闭，，，，，，探杆可以自由移动。。 。。左下角的这个手柄是控制贯入架升降的。。 。。贯入架向下移动时可以以20mm/s的速率匀速下降，，，，，，上升时，，，，，，可以升起。。 。。
控制台的下部控制履带车的电源、动力和数据收罗。。 。。左上角是遥？？？ ？？仄鞯牡绯爻涞缙，，，，，，若是遥？？？ ？？仄鞯牡绯孛坏缌，，，，，，可以插在这里充电。。 。。充电器的下面是整个履带车电力系统的开关，，，，，，翻开这个开关后，，，，，，履带车内的发念头、顶灯、警示灯、电源线路才会通电。。 。。中心的这个按钮是履带车警示灯的开关，，，，，，按下以后，，，，，，履带车外面四个角的警示灯会闪灼，，，，，，提醒事情舱外面的职员注重清静。。 。。这个按钮的下面是履带车的油箱油量表，，，，，，该履带车使用的燃料是柴油。。 。。右边是履带车的电子启动器，，，，，，通过旋转钥匙，，，，，，可以启动履带车的发念头。。 。。旁边有一个小摇杆，，，，，，可以上下调理发念头的转速。。 。。发念头的实时转速会在电子启动器的显示屏上显示出来。。 。。启动后，，，，，，发念头的转速为750rpm，，，，，，行进时，，，，，，要将发念头的转速增大到1200rpm左右，，，，，，试验历程中转速为900rpm左右。。 。。最下面是一台嵌入式静力触探数据收罗仪，，，，，，控制着静力触探试验的数据收罗。。 。。收罗仪的面板上只有三个按钮：一个开关，，，，，，一个复位键，，，，，，一个深度纪录选择键。。 。。正常事情情形下，，，，，，设置为AUTO即可。。 。。
控制台上各个部分的说明如图7所示。。 。。
图7事情舱内的控制台
2.5 事情舱的地板

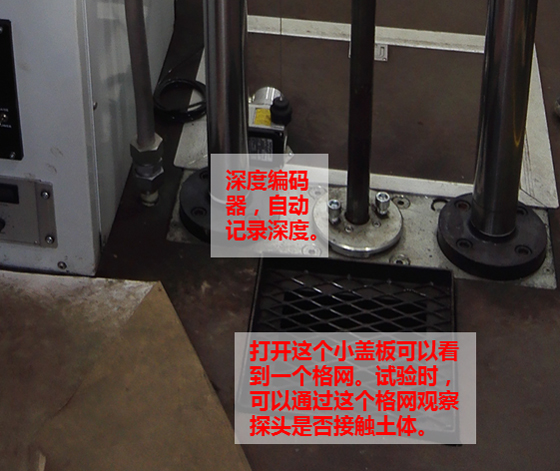

事情舱的地面上有两块盖板：一块小盖板和一块大盖板。。 。。翻开小盖板，，，，，，可以看到一个金属格网（图8），，，，，，可以通过这个金属格网审查探头是否接触地面。。 。。翻开大盖板，，，，，，可以看到内里有几个蓄电池，，，，，，它们为履带车供电。。 。。
图8 事情舱内的地板
Panther 200履带式静力触探车
事情历程
01
优先做探头饱和

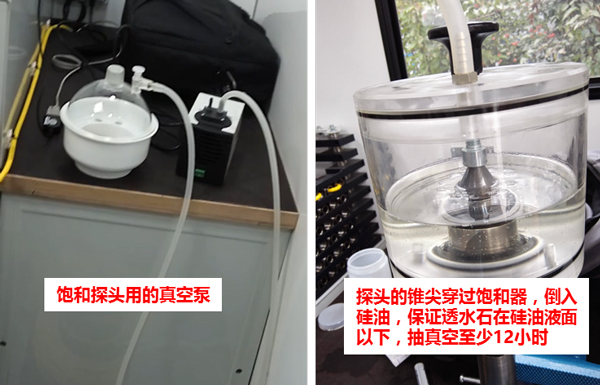

做孔压静力触探试验时，，，，，，首先要将探头举行饱和。。 。。将探头的锥尖穿过饱和器，，，，，，倒入硅油，，，，，，包管透水石在硅油液面以下（图13）。。 。。接上真空泵，，，，，，抽真空至少12小时。。 。。然后在液面以下组装好探头，，，，，，给探头戴上一个橡胶套。。 。。将硅油倒出来，，，，，，然后将探头从饱和器底部完全穿过，，，，，，即可。。 。。
图13 正在举行饱和的探头
02
现场试验办法
图14 履带车的升起和调平
图15 探头零值读取界面
图16 最先贯入探头
图17 正在举行静力触探试验的履带车

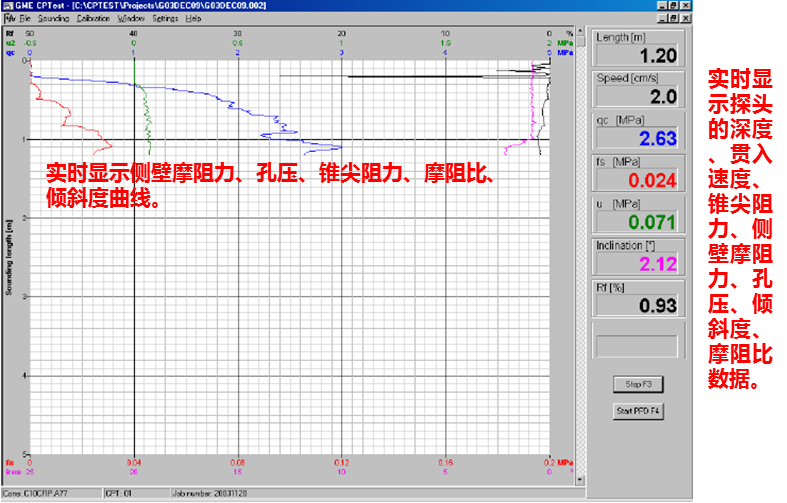

图18 试验历程中的电脑界面
操作历程流程化，，，，，，使用简朴，，，，，，相信通过此文您对Panther200静力触探车的结构和操作已有基本看法。。 。。
