TIP热法桩身完整性测试装备应用案例和数据剖析（二）

热法桩身完整性测试（TIP）是通过测温电缆与数据收罗盒（TAPs）来完成的
。。。。。TIP测试系统由美国PDI公司与FGE联合生产，，，，通过埋设于混凝土内部的测温电缆，，，，测试并纪录混凝土凝固历程中的温度
。。。。。

测温电缆由一系列测温传感器组成，，，，通常每距离30cm（1英尺）安排一根
。。。。。关于该桩，，，，装置了4根，，，，长度与钢筋笼长度相同，，，，在钢筋笼下放之前完成绑扎
。。。。。钢筋笼下到指定深度后，，，，在每根电缆上连吸收罗盒，，，，在浇筑混凝土之前即最先数据收罗
。。。。。

在混凝土凝固历程中，，，，水泥水化爆发热量，，，，使得桩身内部温度升高
。。。。。每隔15分钟，，，，TAP数据收罗盒会自动纪录电缆上每个传感器丈量的温度值，，，，天生温度沿深度偏向的曲线
。。。。。当温度抵达峰值后，，，，将TAP毗连到TIP主机，，，，下载测试数据以便举行进一步剖析
。。。。。

TIP测试数据可以用来剖析评价混凝土质量以及钢筋笼的位置
。。。。。测温电缆沿深度偏向的温度平均值与整体混凝土浇筑量直接相关
。。。。。通过差别深度处的传感器的温度的平均值，，，，可以评价墙体的完整性
。。。。。若是丈量的平均温度沿深度偏向是一连一致的，，，，就以为墙体的尺寸与质量是匀称的
。。。。。若是局部泛起温度值升高，，，，则可嫌疑泛起扩径，，，，而若是局部温度值降低，，，，则嫌疑缩颈或混凝土质量有问题
。。。。。若是截面凌驾10%泛起异常，，，，则可在多根电缆的统一深度位置看到信号异常
。。。。。由于土壤和泥浆不会发热，，，，以是若是泛起夹泥等问题，，，，也会泛起温度值降低的征象
。。。。。

通过单根电缆温度与所有电缆温度平均值的差别，，，，可以判断钢筋笼的偏位情形
。。。。。若是电缆温度偏高，，，，则批注该电缆更靠近桩中心，，，，或者靠近扩径位置；
；；而若是电缆温度偏低，，，，则批注该电缆靠近桩土接壤面，，，，或者靠近缺陷
。。。。。审查径向对称的两根电缆的温度，，，，若是一根电缆温度高于平均值，，，，而另一根温度低于平均值，，，，那么可以判断钢筋笼爆发了偏移
。。。。。

一、桩身信息

二、实测数据

TIP测试效果包括实测温度-深度曲线
。。。。。若是测温度点足够多，，，，温度轮廓图可以完整展示差别时间点，，，，每一个传感器沿深度偏向的温度
。。。。。

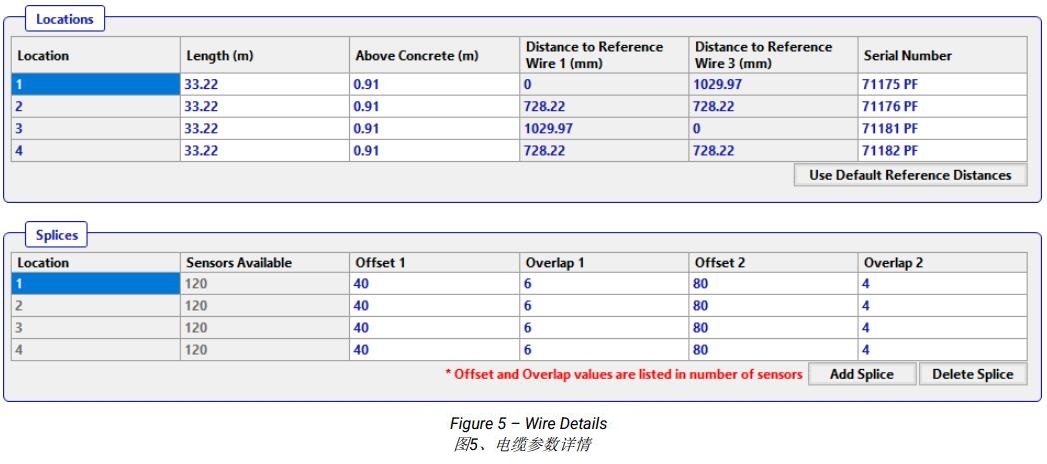

温度测试效果如图1-5所示

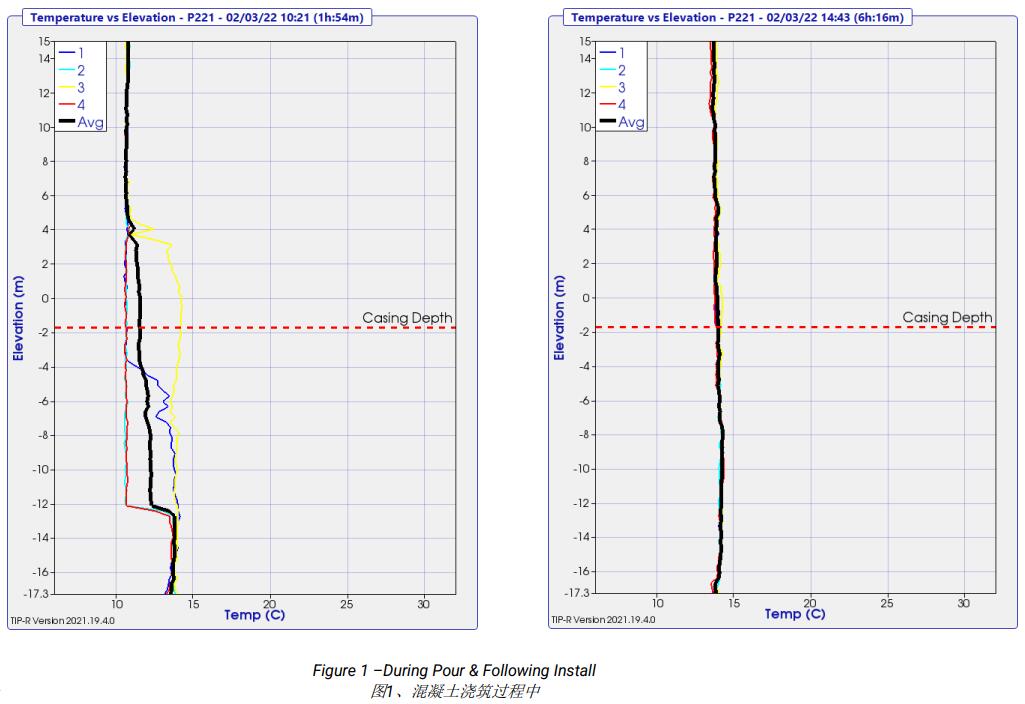

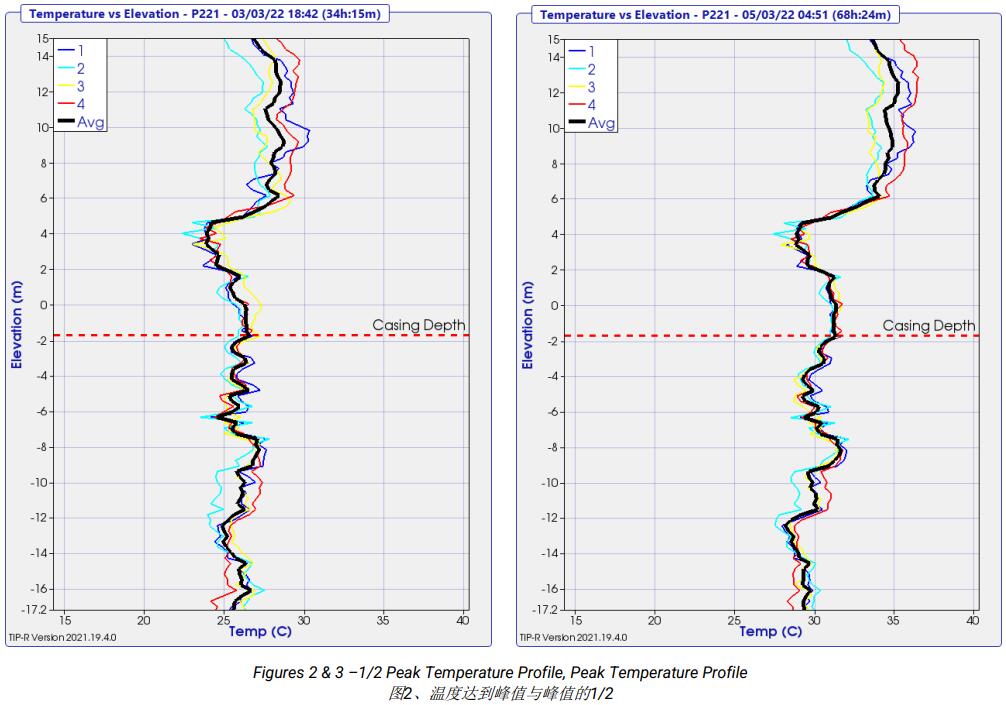

。。。。。图1-3为以下时间点测试的4根电缆的温度-深度曲线：装置后第一次测试（图1），，，，峰值温度一半时间（图2），，，，峰值温度（图3）
。。。。。

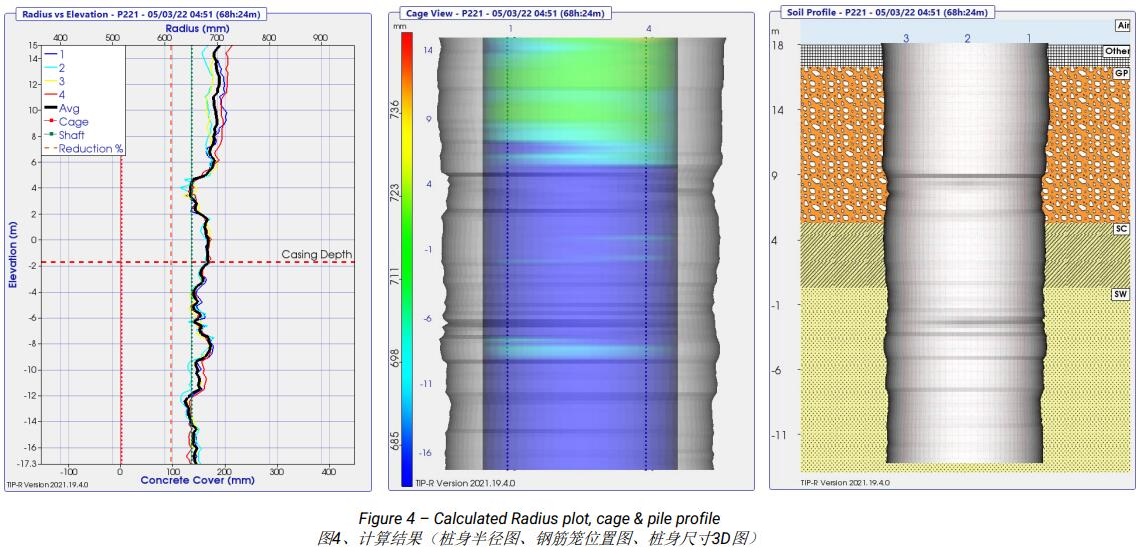

图4为专业剖析软件TIP-reporter凭证实测温度转变数据盘算出来的桩身半径、钢筋笼位置延深度的漫衍图以及桩身尺寸3D模子图
。。。。。

通常，，，，剖析的时刻为温度抵达峰值与峰值一样平常的时间点，，，，该项目为浇筑后的48小时
。。。。。

三、数据剖析

审查温度VS深度的关系曲线，，，，整个桩身温度没有突降点，，，，说明桩身没有显着的转变，，，，没爆发显着的异常，，，，完整性优异
。。。。。
