伺服电机控制的静三轴试验系统MINIDYN是英国GDS公司的高端静三轴仪，，，是室内岩土试验室举行静三轴试验的理想仪器。。。。三轴试验指的是使用土工三轴仪测试试件在某一牢靠周围压力下的抗剪强度，，，凭证三个以上试件在差别周围压力下测得的抗剪强度，，，使用摩尔-库仑破损准则确定土的抗剪强度参数的土动力性子试验。。。。MINIDYN静三轴试验仪设置刷新版的Bishop & Wesley应力路径压力室，，，接纳高精度伺服电机取代古板的Bishop & Wesley应力路径系统所接纳的压力/体积控制器施加方法施加轴向荷载，，，整个历程均由盘算机控制，，，确保静态三轴试验精度更高，，，试验历程更稳固，，，是一套能完成严苛试验要求的静三轴测试系统。。。。

使用已有的先进手艺，，，GDS公司开发了这种新型的由盘算机控制的三轴试验系统。。。。该系统包括软件、GDS静态Minidyi加载系统，，，廉价的标准型压力控制器（STDTTS40)或高级型压力控制器（ADVTTS40）这两个压力控制器凭证以下方法毗连盘算机和压力室：

● 一个用来控制围压
● 一个用来设置反压和丈量体积转变

所有的数据收罗装置都是内置在系统中的。。。。系统可以通过实时显示的图形控制试验。。。。数据处置惩罚则通过软件来完成。。。。同时，，，贮存的数据可以通过Excel或其他电子表格文件举行处置惩罚。。。。

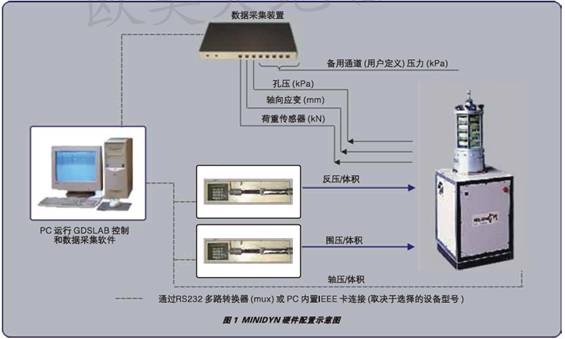

系统设置：

伺服电机控制的静三轴试验系统MINIDYN基本设置如下：

1. GDS 静态Minidyn主机，，，刷新Bishop & Wesley型应力路径三轴压力室，，，通过压力室底部的驱动器施加轴向力和轴向变形。。。。然而应力路径压力室是液压驱动的，，，通过一体化轴向马达驱动器驱动螺杆。。。。

40kN/1700kPa/38/50/70/100mm系统包括直径为38mm、50mm、70mm和100mm的底座和试样帽（包括拉伸试样帽）。。。？？？梢蕴婊坏乃潞芍卮衅鳎ǘ┕菏庇没Э梢云局ば枰≡癫畋鸬牧砍蹋，可以选择的量程有1、2或4、8、16、32或40kN），，，量程为2000kPa的孔压传感器和量程为±50mm的轴向位移传感器。。。。

● 一个围压控制器
● 一个反压控制器
● GDS RS232多路转换器（该转换器只在使用GDS标准型控制器时需要）。。。。
● 用来屎厕传感器读数的8通道数据收罗板（DTI或最近开发的收罗板）。。。。
● 适合于Windows 95/NT或以上版本使用的GDSLAB控制软件

2. 用户也可凭证现实试验需要，，，选择差别的电机控制的静三轴仪设置计划：

3. 可以选择的轴向荷载规模：10kN/16kN/20kN/40kN/60kN。。。。
4. 可以选择的额定围压：2000kPa/5000kPa。。。。
5. 可以适用的试样尺寸：标准尺寸38/50/70/100mm ,可以选择的最大尺寸100mm (其它尺寸也可以凭证需要订做)。。。。

系统特征：

电机控制的静三轴试验系统具有如下特征：

● 面积自动校正。。。。该系统通过体积转变和轴向位移盘算目今试样的平均面积。。。。该值将用于所有的控制盘算。。。。平均面积界说为一律高度一律体积的圆柱体的横截面积。。。。体积转变的区分率为1mm3

● 孔压通过毗连在底座上的孔压传感器丈量

● 丈量体积转变的区分率是1mm3

● 通过丈量三轴压力室中内置水下荷重传感器的轴向力来消除摩擦的影响

● 古板的U-U，，，C-U和C-D试验在压缩和拉伸试验中都可以通过应变和应力两种方法来举行控制

● 该系统可以完成一个简单的一连的线性应力路径试验。。。。在每个路径的终止阶段，，，通过用户的自界说可以完成多个一连的线性路径

● 系统也可以通过接纳Rowe & Barden型固结仪完成应变速率稳固的固结试验。。。。要完成该试验需要替换软件和压力室

系统优点：

该套新型的由盘算机控制的MINIDYN静三轴仪有许多优点，，，主要包括：

● 易于装置和使用

● 电缆和管路的数目镌汰到最少

● 系统的电子和水路联络都是开放式的，，，很容易看到，，，没有隐藏在面板后面

● 试验既可以通过人工操作完成，，，也可以通过盘算机控制自动完成

三轴仪软件：

MINIDYN伺服电机控制的静三轴仪配套软件是GDS公司自主研发的GDSLAB控制器软件及GDSLAB REPORTS处置惩罚软件。。。。

GDSLAB控制器软件可以选择的？？？榘ǎ

● 等变饱和

● 各向同性和各向异性固结试验

● 不固结-不排水

● 固结-不排水，，，带孔压丈量

● 固结-排水，，，带体变丈量

● 低频循环加载试验

● 应力路径试验

● B检测

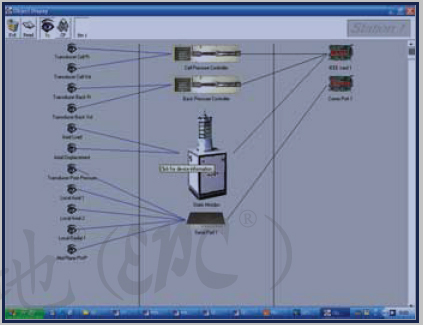

图2 GDSLAB控制器软件

GDSLAB REPORTS处置惩罚软件是切合英国标准（例如BS1377）的三轴、剪切和固结试验处置惩罚软件包。。。。该程序可以用来处置惩罚生涯在GDSLAB数据文件中的数据和经由人工输入的数据。。。。

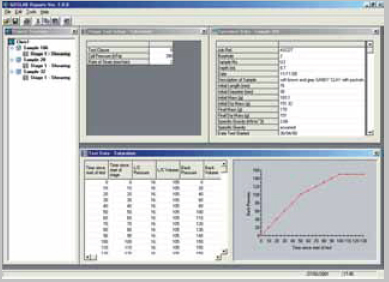

图3 GDSLAB REPORTS处置惩罚软件

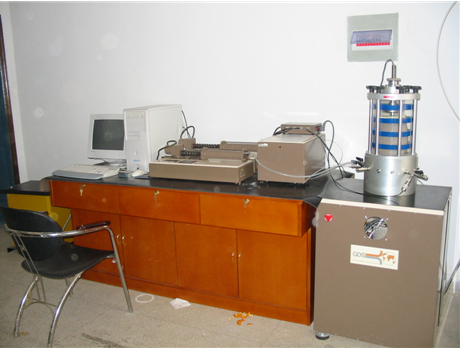

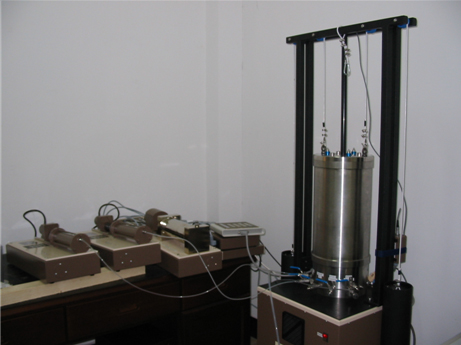

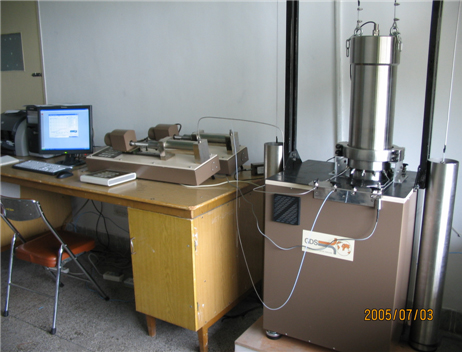

MINIDYN伺服电机控制的静三轴仪用户：

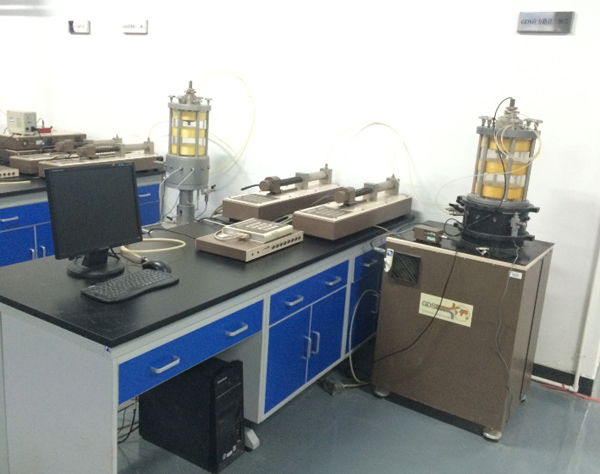

中交第一公路勘探设计院 MINIDYN伺服电机控制的静三轴仪

GDS高级静三轴（MINIDYN）论文参考目录：

1、差别含水率下非饱和黄土K0固结特征试验（赵丽娅1,鞠兴华2,刘保健1,李廷斌3）

2、重塑饱和黄土应变-加载速率-时间盘算模子（岳夏冰,赵丽娅,谢永利,刘保。。。。

3、基于GDS的非饱和砂质粉土的三轴试验研究（赵岚 周香莲 王建华）

三轴仪价钱：

由于设置高级，，，静态三轴仪MINIDYN的价钱要高于经济型三轴试验机GDSTAS全自动三轴仪及STDTTS 标准应力路径三轴仪。。。。差别设置的三轴仪报价请咨询AG真人国际各地效劳处。。。。

MINIDYN电机控制的静三轴试验系统是一套优质的高级土工试验静三轴仪，，，是一套很是高级的岩土试验仪器，，，接待选购。。。。
