研究目的：探测地层结构，，，，， ，，圈划断层结构位置及走向。。。。 。。
应用要领：S波地动反射法、P波层析成像
手艺路径：使用SH波震源和S波检波器拖缆沿剖面临地下结构举行描绘，，，，， ，，使用地动层析成像对差别剖面间的地质结构举行探测举行。。。。 。。
使用仪器：脉冲爆发器、P波孔中震源，，，，， ，，水听器链，，，，， ，，地面可控震源、陆上检波器拖缆。。。。 。。
图1 所使用仪器
案例简介：为对研究区域地下水流和物质运移情形举行建模，，，，， ，，需对地下结构，，，，， ，，特殊是断层结构位置举行描绘，，，，， ，，研究职员使用了S波地动反射法和P波层析成像以完成该目的。。。。 。。
图2 园地概况及剖面漫衍图（蓝线为地动反射剖面，，，，， ，，红线为层析成像剖面）
P波层析成像相关参数及效果：两孔间距为100m，，，，， ，，孔中震源为P波电火花震源SBS42，，，，， ，，引发步长为1m，，，，， ，，水听器链为水听器链BHC4，，，，， ，，检波器距离为1m，，，，， ，，使用孔中测斜探头Devprobe 1来对测孔走向举行控制。。。。 。。

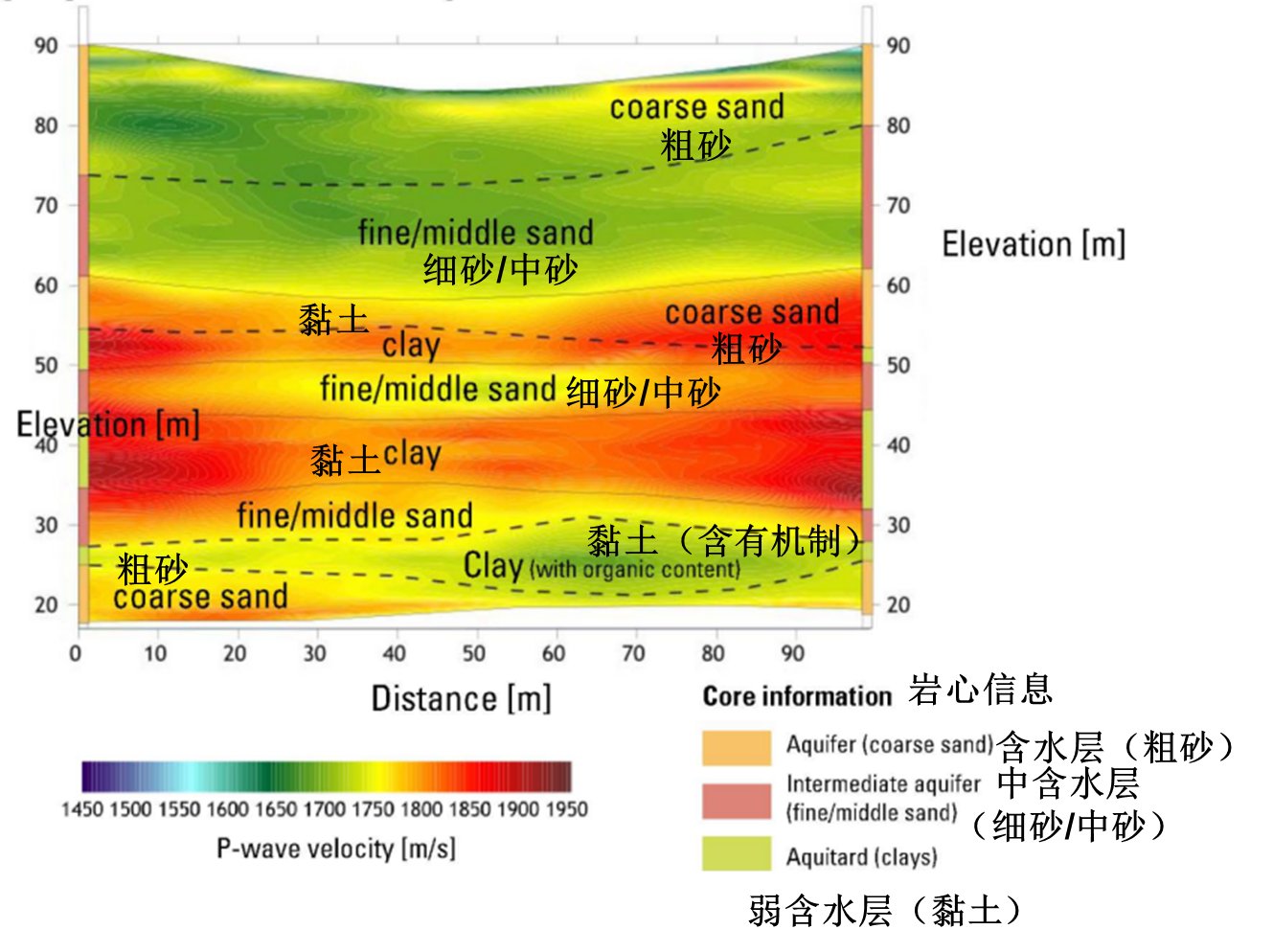

图3 地动波速剖面及地质诠释
S波地动反射法相关参数及效果：使用96道陆上拖缆，，，，， ，，检波器距离1m，，，，， ，，震源为 Elvis VII P/S地面可控震源，，，，， ，，引发距离为2m。。。。 。。相较于P波地动反射法，，，，， ，，S波具有区分率较高，，，，， ，，且不受地下水位的影响等优点。。。。 。。
图4 剖面1&2处置惩罚后的S波反射剖面
图5 剖面1&2剖面诠释
在本案例中，，，，， ，，跨孔层析成像依托较大测孔间距（100m）乐成举行了测试，，，，， ，，主要地质分层结构通过地动剖面图乐成举行圈划。。。。 。。
